Höchste Effizienz und Präzision in der 5-Achs Bearbeitung

KSB Nuclear Pumps and Valves Co., Ltd. mit Firmensitz in Shanghai ist ein Produzent von Pumpen, Armaturen, Kugelhähnen und Absperrklappen und Spezialist im Bereich der klassischen Energiegewinnung.

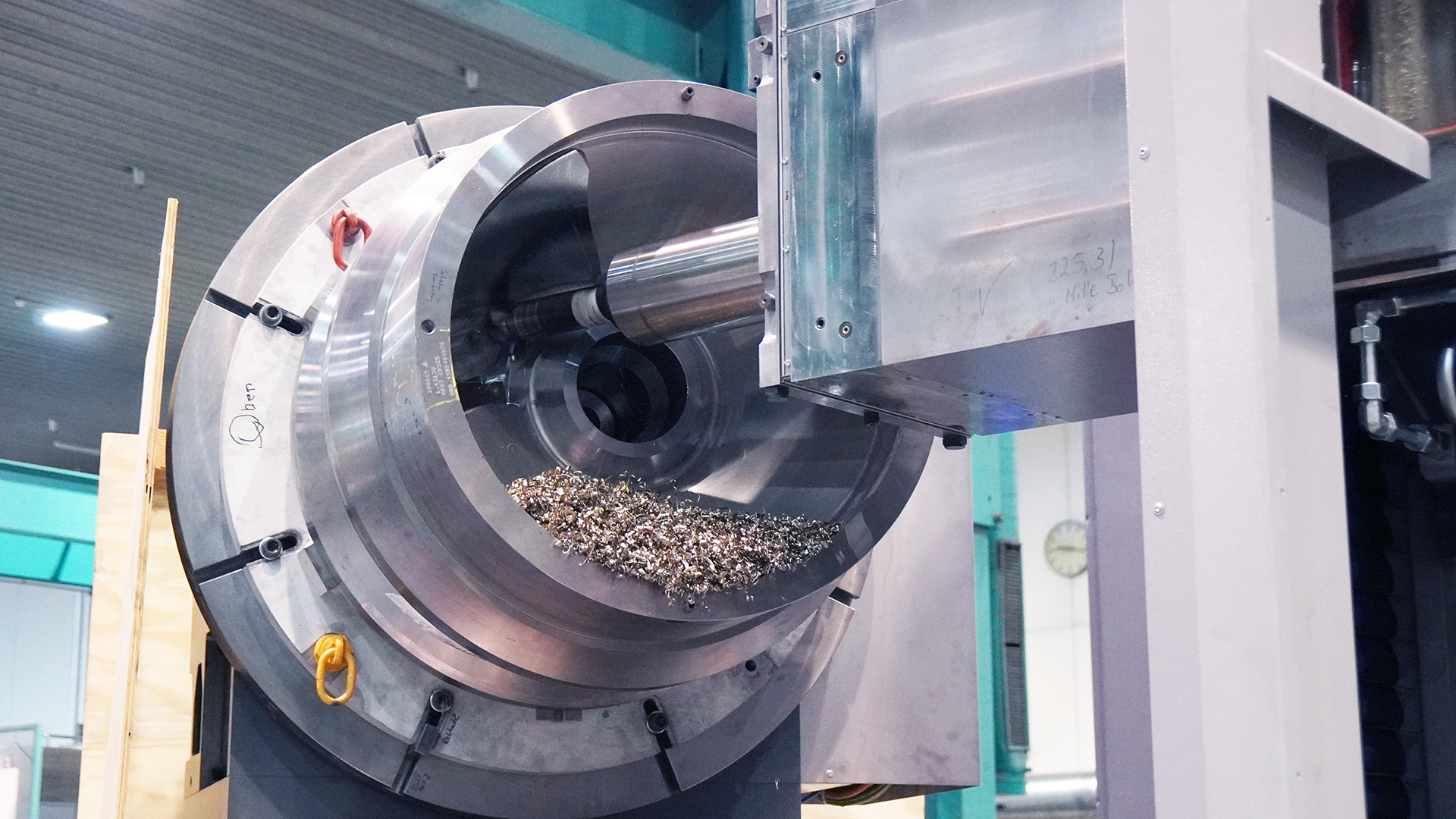

Um auf die speziellen Fertigungsanforderungen des Kunden eingehen zu können hat WaldrichSiegen mit dem Union Bohrwerk KCS 150 ein neues Level im Bereich der 5-Achs Bearbeitung erreicht. Die Gesamtmaße des Bohrwerks in Kreuzbettbauweise mit Verfahrwegen/Arbeitsbereichen von 3.500 x 2.500 x 2.500 mm und einem NC- Wendespanner mit einem Durchmesser von 1.250 mm mit integrierter rotierender A-Achse ermöglicht eine präzise Positionierung und Bearbeitung großer und komplexer Werkstücke aus unterschiedlichen Winkeln.

Die Programmierung erfolgt über eine CAM Software mit 3-D Simulation zur Überprüfung von Kollisionen innerhalb des gesamten Werkzeugwegs sowie einem entsprechenden Postprozessor.

Das Bohrwerk ist außerdem mit einem automatischen Werkzeug- und Fräskopfwechsler ausgestattet für einen schnellen und effizienten Wechsel von 3 Fräsköpfen und 120 Werkzeugplätzen. So kann der Kunden künftig komplexe Werkstücke, wie beispielsweise Impeller, in-house fertigen, ohne dabei auf einen externen Zulieferer angewiesen sein zu müssen.
