Bohrwerke für die effiziente
Komplettbearbeitung komplexer Werkstücke

P-Serie und K-Serie

Die Horizontal Bohrwerke der Marke UNION kommen weltweit dort zum Einsatz, wo absolute Präzision und Effizienz gefordert sind und qualitative Kompromisse keine Alternative darstellen. WaldrichSiegen ist innerhalb der weltweit agierenden HerkulesGroup verantwortlich für die Entwicklung, Fertigung und den Vertrieb der UNION-Qualitätsprodukte.

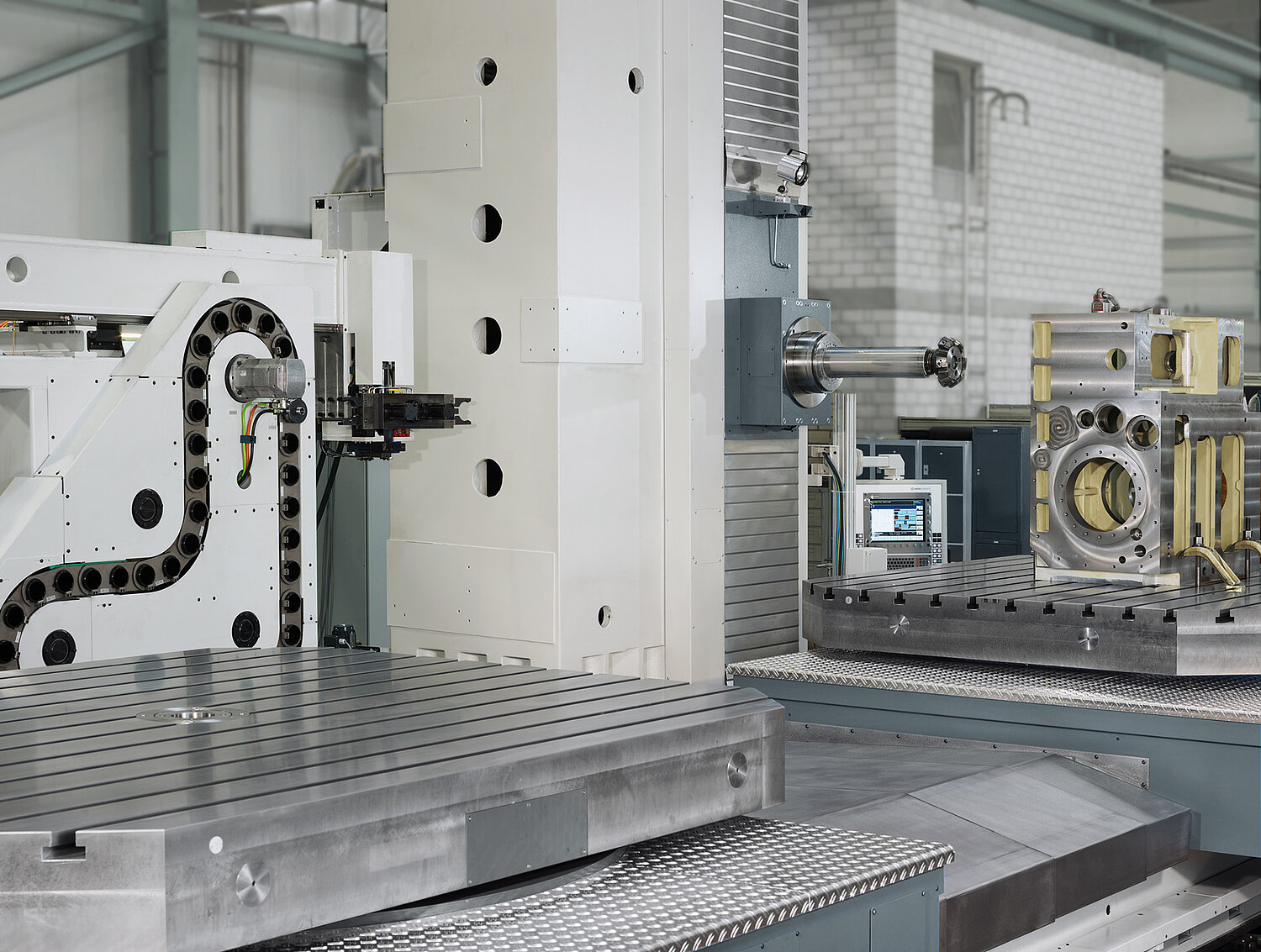

Horizontal Bohrwerk der P/PR-Serie mit Plattenfeld

Die Maschinen der P-Serie sind hochpräzise Horizontal-Bohr- und Fräsmaschinen in Plattenausführung zur zuverlässigen Bearbeitung mittelgroßer Werkstücke. Von der stabilen Schwerzerspanung bis zum präzisen Oberflächenfinish bietet die P-Serie ein Höchstmaß an effizienter 5-Seitenbearbeitung.
Die Bohrwerke der PR-Serie in Plattenausführung mit Tragbalken sind besonders leistungsfähig und für die großen Werkstücke mit XXL-Dimensionen bis 40 m Länge und 10 m Höhe die erste Wahl.

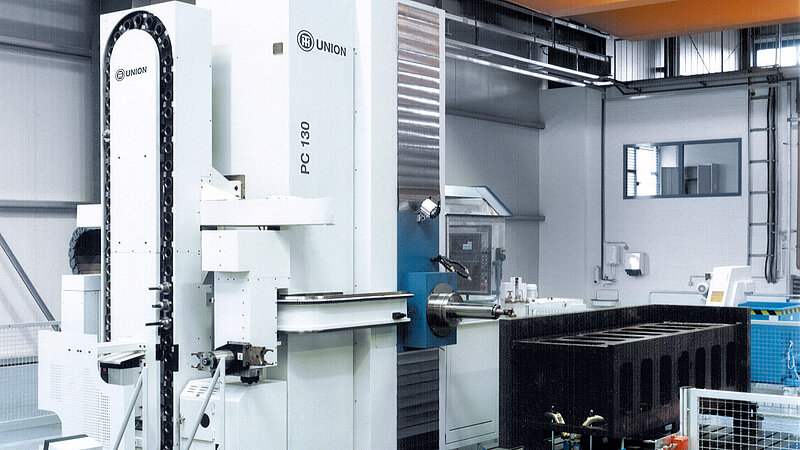

Die P 130/150 ist der kostengünstige Einstieg

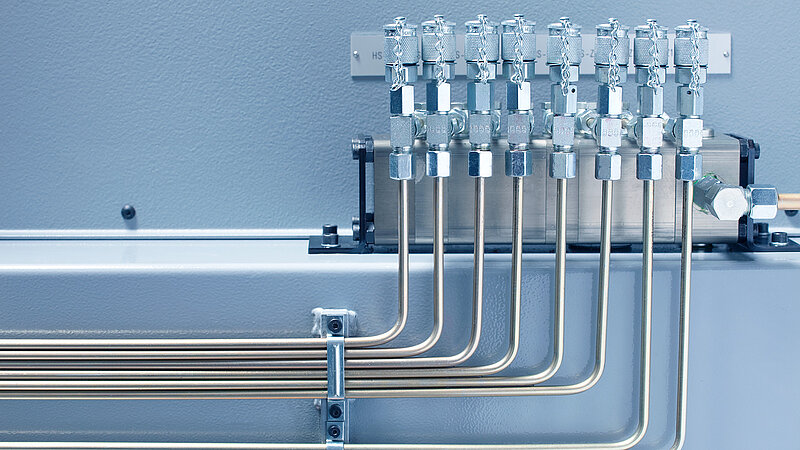

Mengenregler zur Spalthöhenregelung der Hydrostatiktaschen

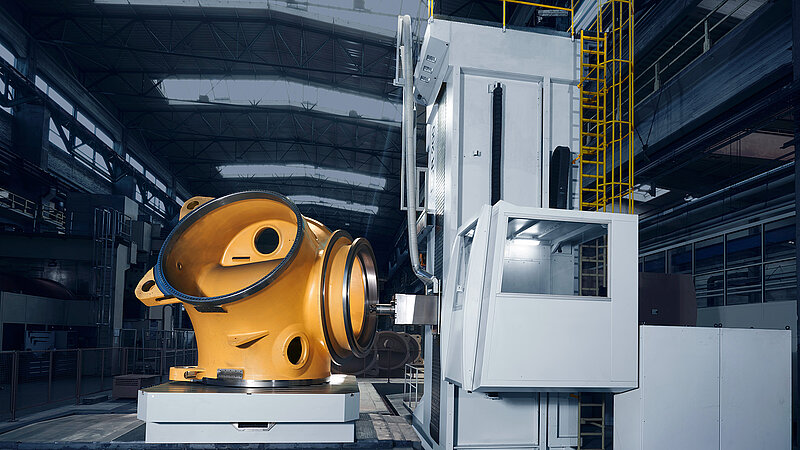

Weit ausfahrbarer RAM und Bohrspindel

Maschinen Highlights

Maschinen Highlights

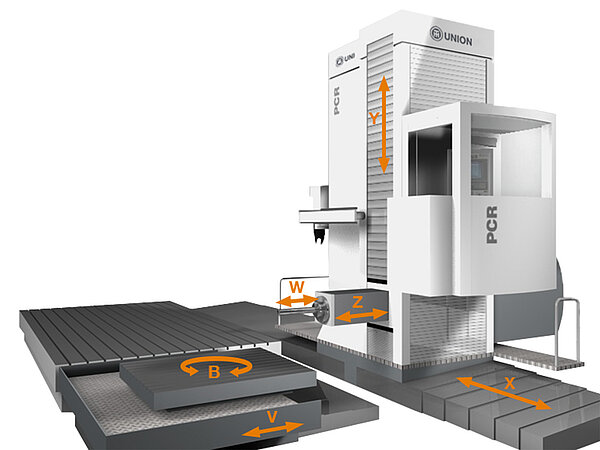

Technische Daten

Höchste Leistung und Präzision

W (Bohrspindel)
bis 1.500 mm

X (Ständer quer)
Verfahrweg bis 40.000 Nm

Y (Ständer senkrecht)
Verfahrweg bis 10.000 Nm

Z (RAM)
bis 2.000 mm

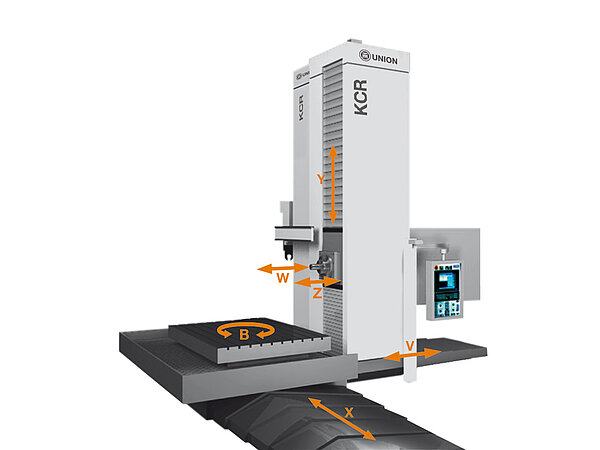

Bohrwerke der K-Serie und
Genauigkeitsbohrwerke der KG-Serie
in Kreuzbettausführung

Die zuverlässigen Maschinen der K-Serie ermöglichen die effiziente Komplettbearbeitung von prismatischen Werkstücken bis zu einer Größe von 6.000 × 4.000 × 2.000 mm. Sie sind mit automatischem Werkzeugwechsel, Palettenwechsel, unterschiedlichen Tischbaugruppen, Fräskopfwechsel oder integriertem NC-Plansupport lieferbar und somit universell für jede Anwendung einsetzbar. Die KR 150 ist durch einen hydrostatisch geführten Tragbalken mit einer weiteren Zustellachse (Z) ausgelegt. Durch Überlagerung der Ständer und Tragbalkenbewegung ergeben sich stabilste Zerspanungsverhältnisse bis über die Tischmitte hinaus.

Das UNION-Genauigkeitsbohrwerk KG in Kreuzbettausführung ist die höchste Stufe der Präzision und die Lösung für alle Anwender, die in engsten Toleranzen fertigen und bearbeiten müssen. Komplexe, prismatische Werkstücke mit Abmessungen bis 2.000 × 1.600 × 1.500 mm und Gewichten auch über 6 t werden hochgenau bearbeitet.

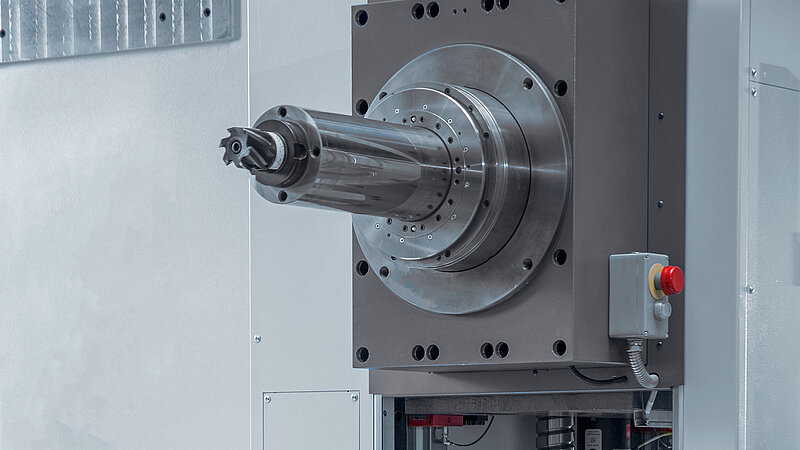

Flexibles, modular aufgebautes Maschinenkonzept

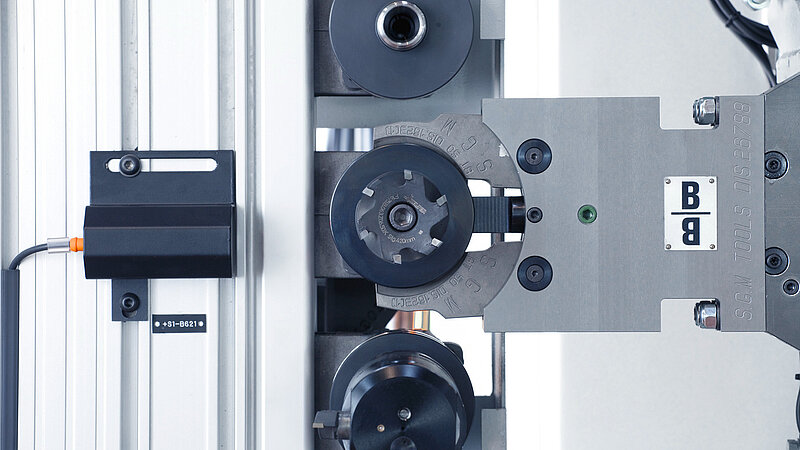

Automatischer Werkzeugwechsler

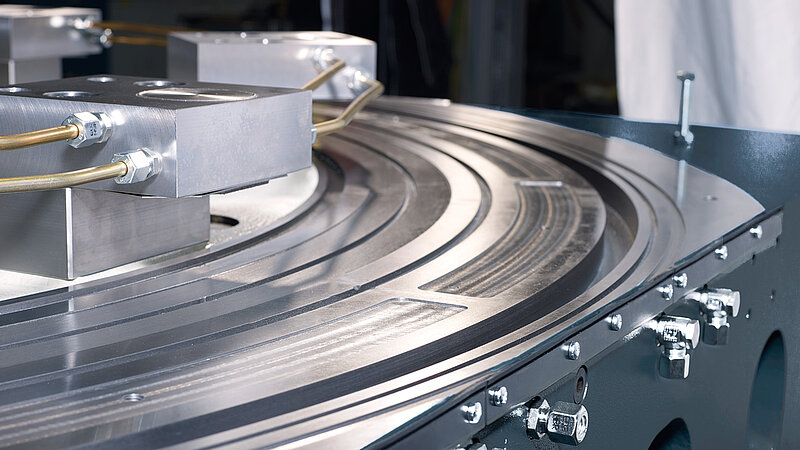

Hydraulische Segmentklemmung des Tisches

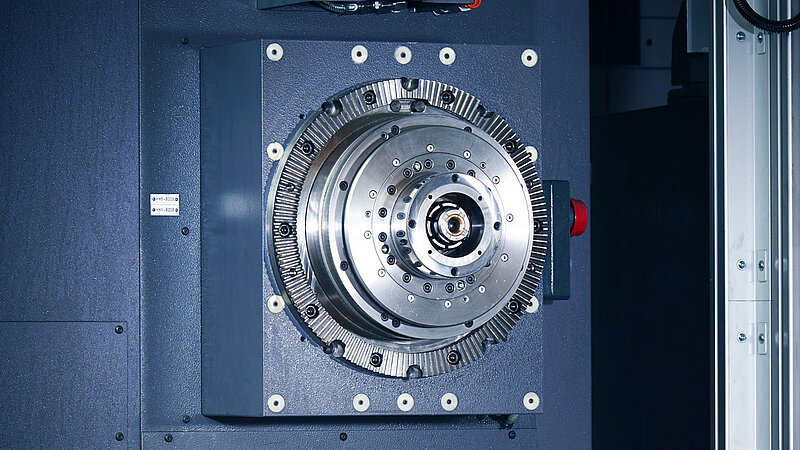

Hohe Flexibilität durch die Bohrspindel,
mit der auch tief im Werkstück liegende Konturen
bearbeitet werden können

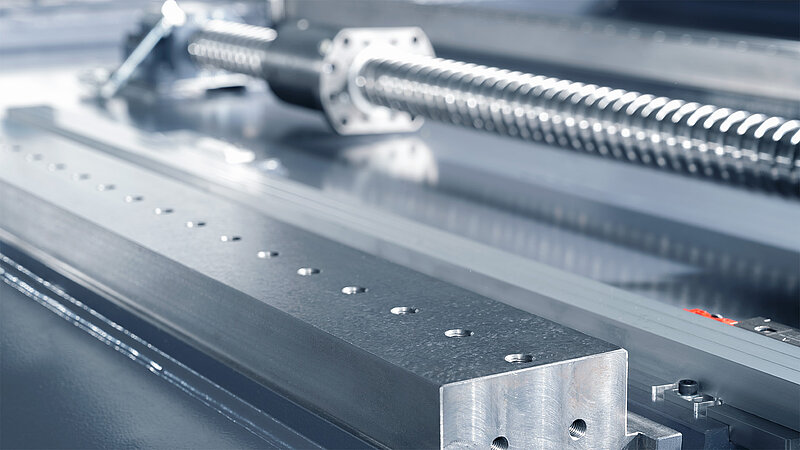

Handgeschabte Montageflächen der Führungen

Maschinen Highlights

Maschinen Highlights

Maschinen Highlights

Maschinen Highlights

Maschinen Highlights

Technische Daten K-Serie

Höchste Leistung und Präzision

X (Tisch quer)
bis 6.000 mm

Y (senkrecht)
bis 4.000 mm

Z (Tragbalken längs)
bis 1.100 mm

V (Ständer längs)
bis 3.500 mm

W (Bohrspindel)
bis 1.000 mm

Branchenlösungen

Für komplexe und
individuelle Anforderungen.

WaldrichSiegen ist der kompetente Partner für innovative, kundenspezifische Maschinenlösungen. Wir konstruieren maßgeschneiderte Maschinen nach aktuellem Stand der Technik und höchsten Qualitätsstandards für alle Branchen.
