Technologisch führend

Präzision, Leistung, Zuverlässigkeit – das sind die Stärken, mit denen die Schleif- und Texturiermaschinen von WaldrichSiegen auf dem Markt überzeugen. Kontinuierliche Weiterentwicklungen, immer orientiert an den veränderten Anforderungen und Herausforderungen des Marktes, haben uns zum Technologieführer gemacht.

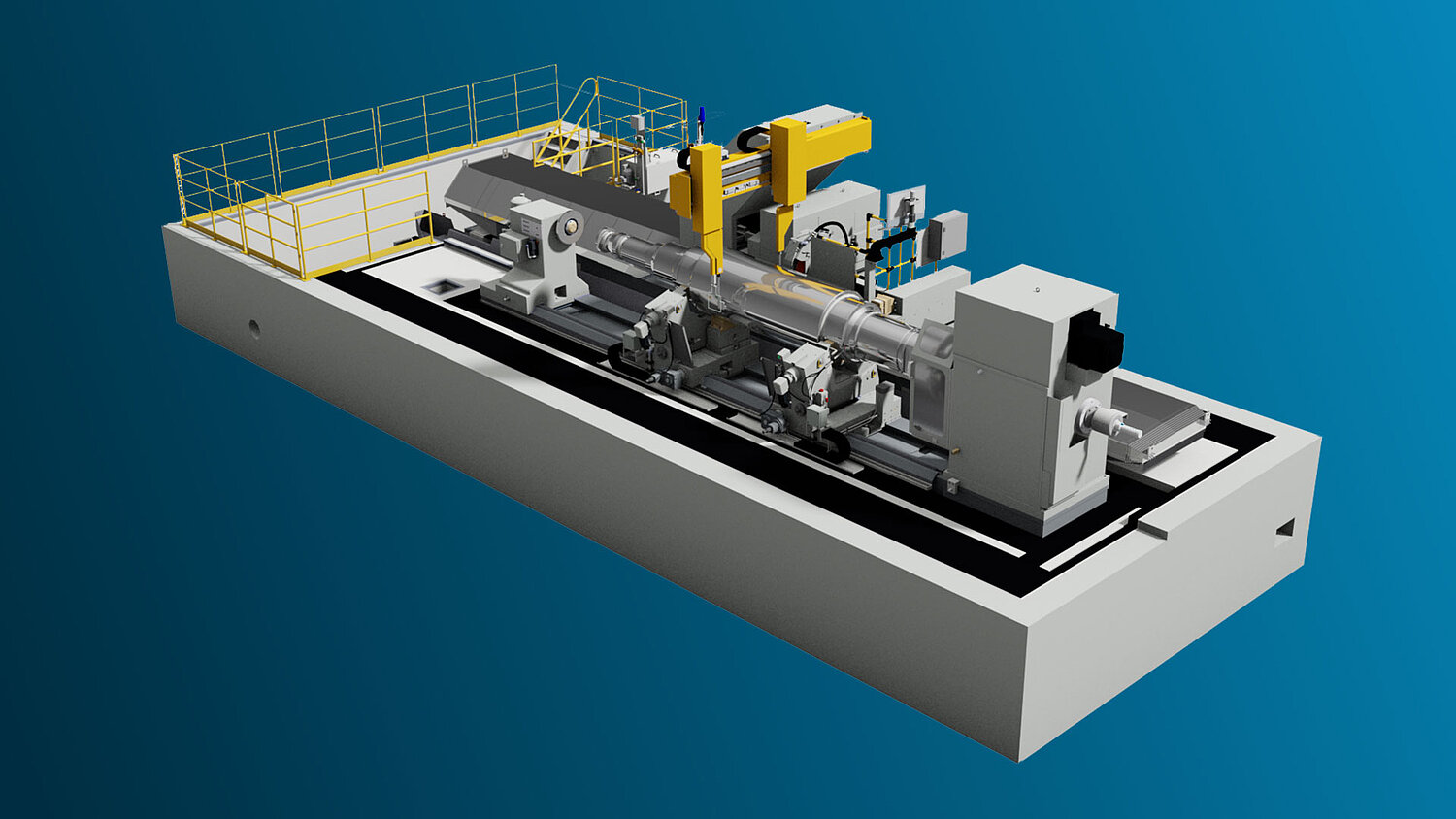

Walzenschleiftechnologie

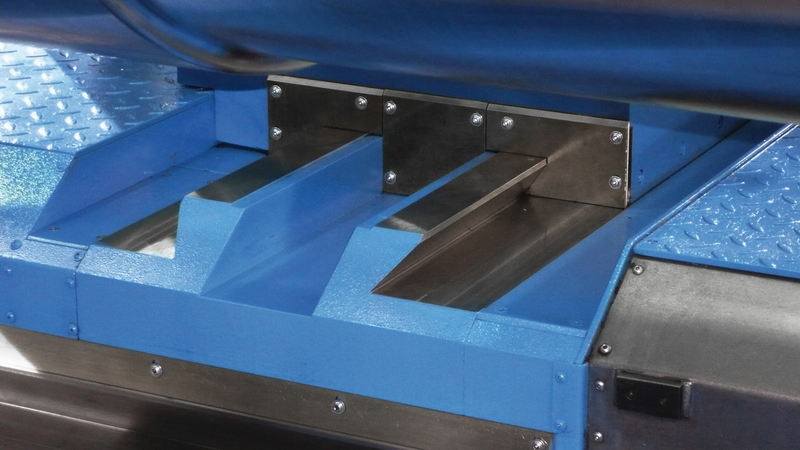

X-Achse mit V-förmigen Führungsschienen zur präzisen Führung von beweglichen Komponenten

Präzision und hohe Stabilität und Genauigkeit in der Bewegung
Selbstzentrierend für bessere Laufgenauigkeit und Justierung der beweglichen Teile
Geringer Verschleiß und erhöhte Lebensdauer der Komponenten

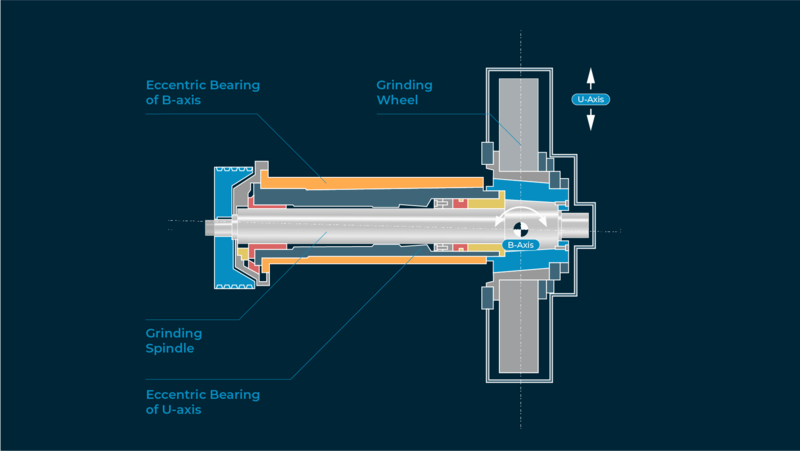

Schleifsupport B-Achse

Die in den Schleifsupport integrierte B-Achse ist der Garant für enorme Präzision bei höchsten Schnittkräften und Abtragsleistungen entlang der Walzengeometrie.
Exzentrische Schleifachsenlagerung zur optimalen Bearbeitung von komplexen Geometrien
Garantiert gleichbleibend hohe Oberflächenqualitäten verschiedener Kurvenformen von Zustellinkrementen bis 0,0001
Höchste Genauigkeiten der Zustellinkremente von 0,0001

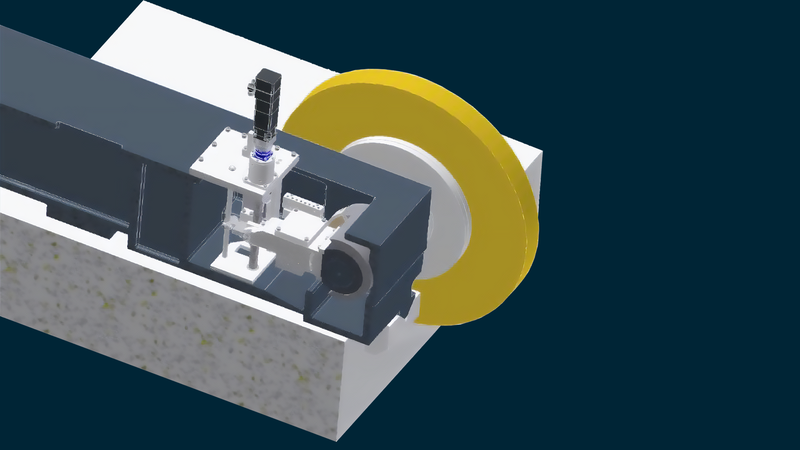

Feinzustellung der U-Achse

Die stabile und vibrationsarme „Monoblock"-Radkopfkonstruktion mit exzentrischer Hohlwelle sorgt für eine hohe Positioniergenauigkeit. Die Konstruktion sorgt dafür, dass die Schleifscheibe sehr präzise zur Walze ausgerichtet wird, speziell in der X-Achse (also der horizontalen Achse), was eine exakte Bearbeitung und gleichmäßigen Verschleiß der Schleifscheibe ermöglicht.

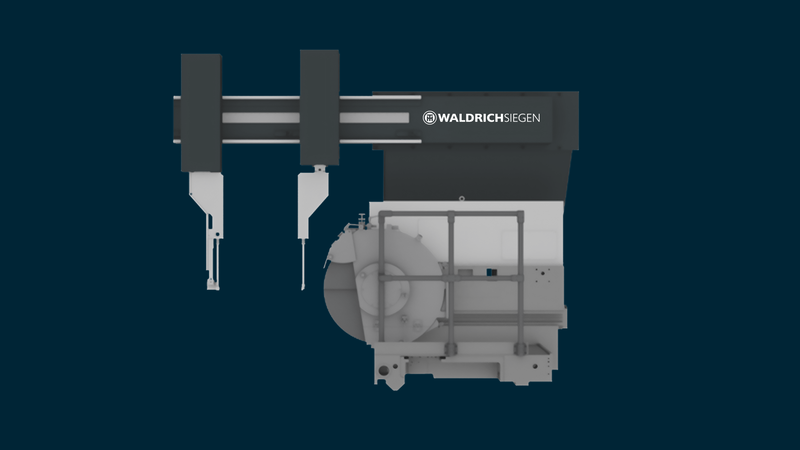

Zwei-Punkt Messsystem

Das zwei-Punkt Messystem von WaldrichSiegen liefert die geometrischen Messdaten der Walzen. Es vermisst die Walze mit 360 Messwerten von Materialabtrag über Durchmesser bis hin zu Form, Rundgenauigkeit und Exzentrizität pro Umdrehung äußerst genau. Die Messungen werden sowohl vor als auch parallel zum Schleifvorgang durchgeführt.

Walzentexturiermaschinen (EDT)

Maßgeschneiderte Lösungen mit höchster Leistung und Flexibilität

Verfügbarkeit von 3 Maschinentypen für unterschiedliche Texturieranforderungen – Für jede Kundenanforderung der passender Maschinentyp.:

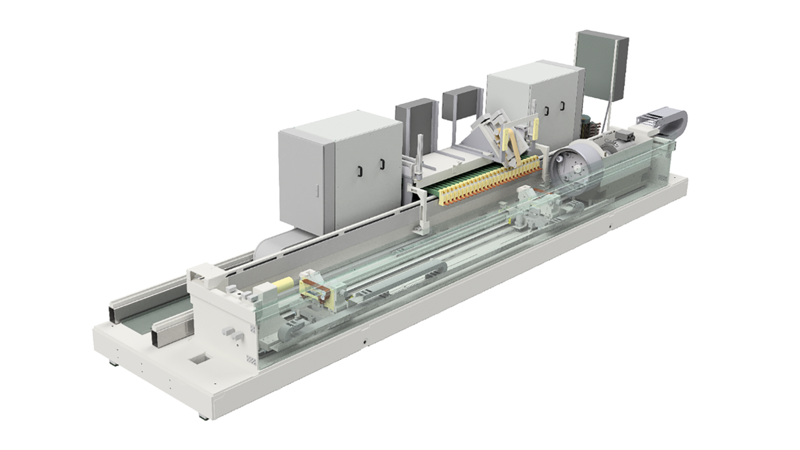

ProfiTex 60S Einreihige EDT-Maschine mit 30 Elektroden

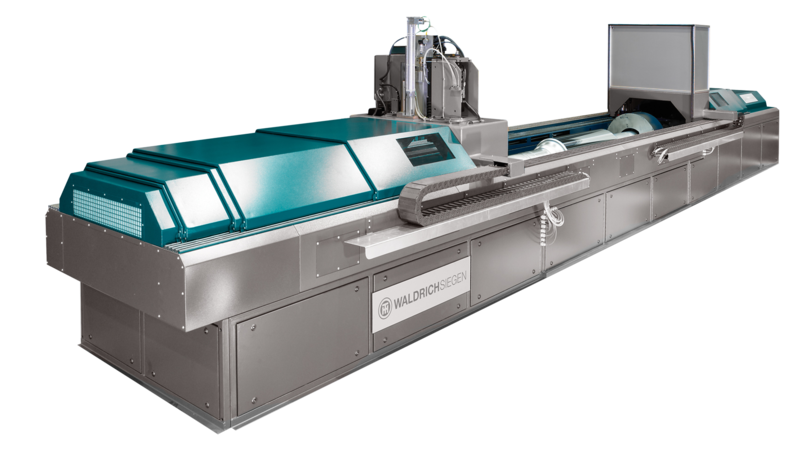

ProfiTex 30 / 60 EDT-Maschine als Einreihige- oder zweireihige Maschine (bis zu 60 Elektroden)

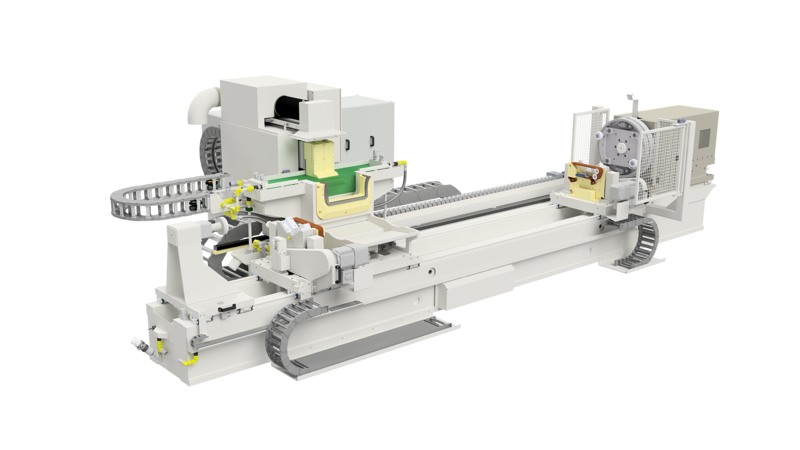

Kompakt gebaute PTM 500 EDT-Maschine mit bis zu fünf Texturierköpfen mit je 16 Elektroden

Maschinenvergleichstabelle

Maschinentyp	PT 60S	PT 30/60	PTM 500
Elektrodenanzahl	Bis zu 30	Einreihige Maschine: bis zu 30 Elektroden Zweireihige Maschine: Bis zu 60 Elektroden	Bis zu 5 Köpfe mit je 16 Elektroden
Kapazität	Bis zu 550 Walzen im Monat	Bis zu 1.100 Walzen im Monat	Bis zu 800 Walzen im Monat
Texturierprozess	Elektroden sind schwingend	Elektroden sind schwingend	Elektroden werden per Side-Shift-Funktion entlang des Walzenballens bewegt
Einstellung der Elektroden	Jede Elektrode kann ausgerichtet werden	Jede Elektrode kann ausgerichtet werden	Jeder Kopf kann ausgerichtet werden
